Configuration des mappages statiques Frame Relay
Objectif:
- Configuration de l'encapsulation Frame Relay
- Configuration du mappage statique et de types de LMI

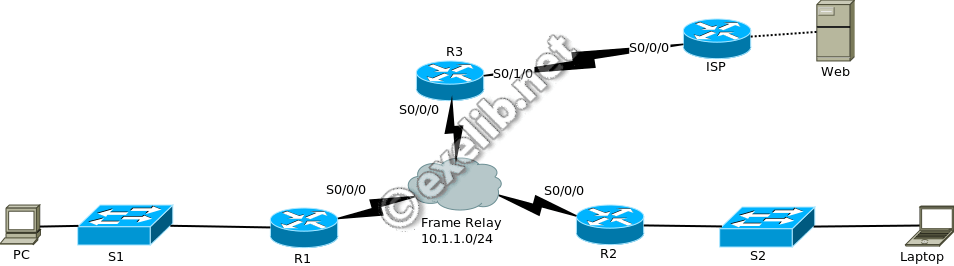

Topologie:
Table d'adressage:
|
Périphérique |
Interface |
Adresse IP |
Masque de sous-réseau |
Passerelle par défaut |
|---|---|---|---|---|
|
R1 |
G0/0 |
192.168.10.1 |
255.255.255.0 |
N/A |
|
S0/0/0 |
10.1.1.1 |
255.255.255.0 |
N/A |
|
|
R2 |
G0/0 |
192.168.30.1 |
255.255.255.0 |
N/A |
|
S0/0/0 |
10.1.1.2 |
255.255.255.0 |
N/A |
|
|
R3 |
S0/0/0 |
10.1.1.3 |
255.255.255.0 |
N/A |
|
S0/1/0 |
209.165.200.225 |
255.255.255.224 |
N/A |
|
|
ISP
|
S0/0/0 |
209.165.200.226 |
255.255.255.224 |
N/A |
|
G0/0 |
209.165.200.1 |
255.255.255.252 |
N/A |
|
|
Web |
NIC |
209.165.200.2 |
255.255.255.252 |
209.165.200.1 |
|
PC |
NIC |
192.168.10.10 |
255.255.255.0 |
192.168.10.1 |
|
Laptop |
NIC |
192.168.30.10 |
255.255.255.0 |
192.168.30.1 |
Configuration préliminaire:
On a configuré le routage EIGRP au niveau du réseau ,cette configuration est donnée en pièces jointes,charger cette configuration pour les quatre routeurs.
Travail à faire:
Partie 1:Configuration de l'encapsulation Frame Relay
-
Configurez l’encapsulation Frame Relay sur l’interface S0/0/0 de R1.
-
Configurez l’encapsulation Frame Relay sur les interfaces S0/0/0 de R2 et R3.
Partie 2: Configuration des mappages statiques Frame Relay et des types de LMI
- Configurez le routeur R1 de telle sorte qu’il utilise des mappages statiques Frame Relay. Utilisez DLCI 102 pour communiquer de R1 à R2. Utilisez DLCI 103 pour communiquer de R1 à R3.
Les routeurs doivent également prendre en charge la multidiffusion EIGRP sur 224.0.0.10 ; par conséquent, l'option broadcast est requise.
- Configurez le routeur R2 de telle sorte qu’il utilise des mappages statiques Frame Relay. Utilisez DLCI 201 pour communiquer de R2 à R1. Utilisez DLCI 203 pour communiquer de R2 à R3. Utilisez l’adresse IP correcte pour chaque mappage.
- Configurez le routeur R3 de telle sorte qu’il utilise des mappages statiques Frame Relay. Utilisez DLCI 301 pour communiquer de R3 à R1. Utilisez DLCI 302 pour communiquer de R3 à R2. Utilisez l’adresse IP correcte pour chaque mappage.
- Configuration du type LMI ANSI sur R1, R2 et R3.
Partie 1:Configuration de l'encapsulation Frame Relay
-
Configurez l’encapsulation Frame Relay sur l’interface S0/0/0 de R1.
R1(config)# interface s0/0/0 R1(config-if)# encapsulation frame-relay
- Configurez l’encapsulation Frame Relay sur les interfaces S0/0/0 de R2 et R3.
R2(config)# interface s0/0/0 R2(config-if)# encapsulation frame-relay R3(config)# interface s0/0/0 R3(config-if)# encapsulation frame-relay
Partie 2: Configuration des mappages statiques Frame Relay et des types de LMI
- Configurez le routeur R1 de telle sorte qu’il utilise des mappages statiques Frame Relay. Utilisez DLCI 102 pour communiquer de R1 à R2. Utilisez DLCI 103 pour communiquer de R1 à R3.
R1(config)# interface s0/0/0 R1(config-if)# frame-relay map ip 10.1.1.2 102 broadcast R1(config-if)# frame-relay map ip 10.1.1.3 103 broadcast
- Configurez le routeur R2 de telle sorte qu’il utilise des mappages statiques Frame Relay. Utilisez DLCI 201 pour communiquer de R2 à R1. Utilisez DLCI 203 pour communiquer de R2 à R3. Utilisez l’adresse IP correcte pour chaque mappage
R2(config)# interface s0/0/0 R2(config-if)# frame-relay map ip 10.1.1.1 201 broadcast R2(config-if)# frame-relay map ip 10.1.1.3 203 broadcast
- Configurez le routeur R3 de telle sorte qu’il utilise des mappages statiques Frame Relay. Utilisez DLCI 301 pour communiquer de R3 à R1. Utilisez DLCI 302 pour communiquer de R3 à R2. Utilisez l’adresse IP correcte pour chaque mappage.
R3(config)# interface s0/0/0 R3(config-if)# frame-relay map ip 10.1.1.1 301 broadcast R3(config-if)# frame-relay map ip 10.1.1.2 302 broadcast
- Configuration du type LMI ANSI sur R1, R2 et R3.
R1(config-if)# frame-relay lmi-type ansi R2(config-if)# frame-relay lmi-type ansi R3(config-if)# frame-relay lmi-type ansi
| Nom | Taille | Clics | Téléchargements |
| ISP_config.txt | 931 octet(s) | 1603 | Télécharger |
| R1_config.txt | 922 octet(s) | 1538 | Télécharger |
| R2_config.txt | 932 octet(s) | 1494 | Télécharger |
| R3_config.txt | 1.11 Ko | 1583 | Télécharger |
