EFM - Architecture et fonctionnement d'un réseau - 2014-2015

I-Partie Théorique: (12 Points)

1.  couche de l'OSI et leurs PDUs

   PDU	Couche de l'OSI
   Trame	Couche liaison de données
   Segment	Couche transport
   Bits	Couche physique
   Données	Couche application



2. FAUX,c'est la couche réseau qui assure un acheminement de bout en bout

3. La méthode d'accès au support utilisé dans un réseau Ethernet est CSMA/CD

4. pour une longue portée et une bande passante élevée on doit utiliser la fibre optique

5. Le champ FCS permet de détecter les erreurs dans la trame reçue

6. qu'affiche les commandes de visualisation suivantes:

1. show ip arp:affiche le cache arp

2. show running-config : affiche le fichier de configuration courant

3. show ip route : affiche la table de routage

7. les limites du protocole IPv4 qui vont obliger la communauté internet à migrer vers IPv6 sont :

• Limite d'espace d'adressage

• Croissance de la table de routage

• Absence de connectivité de bout en bout

8. IP est un protocole d'acheminement au mieux (best effort delivery) signifie que IP est non fiable car il ne possède pas de moyens permettant de suivre l’essor des paquets envoyés

9. les applications temps réel comme la VoIP et la visioconférence utilisent-elles le protocole de transport UDP plutôt que TCP  car UDP est plus rapide chose qui est exigée dans ce genre d'applications

II-Partie Pratique : (28 Points)

Exercice 1 :(10pts)

1. compresser les adresses IPv6 suivantes

1. 2001:0688:1f80:0000:0203:ffff:4c18:00e0

• règle 1 : 2001:688:1f80:0:203:ffff:4c18:e0

• règle 2 : 2001:688:1f80::203:ffff:4c18:e0

2. 3cd0:0000:0000:0000:0000:0040:0000:0cf0

• règle 1: 3cd0:0:0:0:0:40:0:cf0

• règle 2 : 3cd0::40:0:cf0

3. 0000:0000:0000:0000:0000:0000:0000:0000

• règle 1: 0:0:0:0:0:0:0:0

• règle 2 : ::

2. déterminer le type des adresses IPv6 suivantes

1. fe80::4c00:fe4f:4f50 - link-local

2. 2001:618:1f80:2010:203:ffff:b118:ef1e - monodiffusion globale

3. fc01::1:1:1 – unique locale

3. calculer l'adresse lien local (link-local) de la machine ayant l'adresse MAC suivante :

   02-00-4c-4f-4f-50

• en utilisant la méthode EUI-64 on suit les étapes suivantes :

• étape 1: diviser l'adresse MAC : 0200-4c 4f-4f50

• étape 2: insérer au milieu la valeur hexadécimale FFFE : 0200-4cff-fe4f-4f50

• étape 3: inverser le bit U/L le 7ème bit partant de la gauche : 0000-4cff-fe4f-4f50

• étape4: ajouter le préfixe fe80 ::/64

• le résultat est donc: fe80 ::0000 :4cff :fe4f :4f50/64 en forme compressée : fe80::4cff:fe4f :4f50/64

4. Quelle est la portée des adresses Ipv6 multicast suivantes


1. ff02::1 : groupe de multidiffusion qui inclut tous les nœuds

2. ff02::2 : groupe de multidiffusion qui inclut tous les routeurs

Exercice 2 :(18 pts)

1. La classe d'appartenance de l'adresse 202.160.22.0 est la classe C donc le masque par défaut est 255.255.255.0

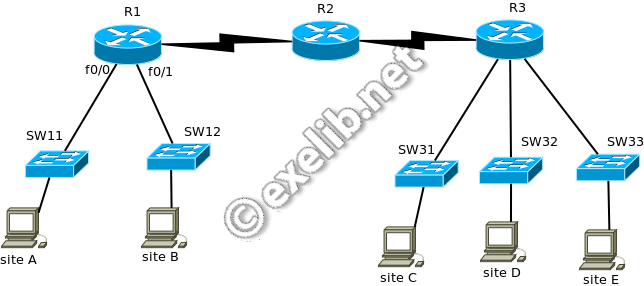

2. sur le schéma on a 7 sous-réseaux donc il faut emprunter 3 bits et 5 bits seront alors utilisés dans la partie hôte avec comme nombre de machine maximum par sous-réseau 25-2=30 or le site E requiert plus d'adresses (115).

3. proposer un plan d'adressage pour ce réseau qui répond au besoin en termes d'adresses indiqué dans le tableau ci-dessus et dresser le résultat dans le tableau suivant

3. Configuration de base de R1

   Router>en
   Router#conf t
   Router(config)#hostname R1
   R1(config)#line con 0
   R1(config-line)#pasword EFM_2015
   R1(config-line)#login
   R1(config-line)#exit
   R1(config)#enable secret tri_2015
   R1(config)#banner motd #tout accès non autorisé est strictement interdit#
   R1(config)#end
   R1# copy run start

5. Configuration des interfaces LAN du routeur R1 :

   R1(config)#interface f0/0
   R1(config-if)#ip add 202.160.22.129 255.255.255.224
   R1(config-if)#no shut
   R1(config-if)#exit
   R1(config)#interface f0/1
   R1(config-if)#ip add 202.160.22.209 255.255.255.248
   R1(config-if)#no shut
   R1(config-if)#end
   R1#copy run start

6. exemple de configuration IP(adresse,masque et passerelle par défaut) pour une machine se trouvant dans site A

• adresse :202.160.22.130

• masque sous-réseau :255.255.255.224

• passerelle par défaut:202.160.22.129
