EFM - Conception des réseaux locaux commutés -2012-2013

Partie théorique (11 pts):

voir pièce jointe

Partie Pratique (29 points):

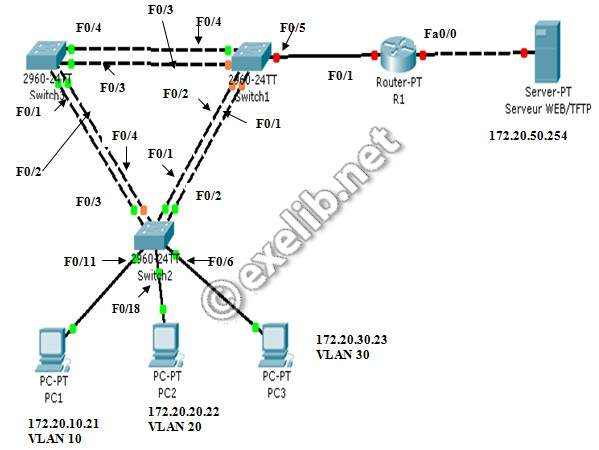

On donne ci-dessous la topologie du réseau de la société WEBMAR spécialisée dans la création et la maintenance des sites Web :

conception-des-réseaux-locaux-commutés

Table au d’adressage:

Périphérique (Nom d’hôte)	Interface	Adresse IP	Masque de sous- réseau		Passerelle par défaut
Switch1	VLAN 99	172.20.99.11	255.255.255.0		172.20.99.1
Switch2	VLAN 99	172.20.99.12	255.255.255.0		172.20.99.1
Switch3	VLAN 99	172.20.99.13	255.255.255.0		172.20.99.1
R1	Fa 0/0	172.20.50.1	255.255.255.0		N/D
R1	Fa 0/1	Voir Tableau de configuration des interfaces		N/D
PC1	Carte réseau	172.20.10.21	255.255.255.0		172.20.10.1
PC2	Carte réseau	172.20.20.22	255.255.255.0		172.20.20.1
PC3	Carte réseau	172.20.30.23	255.255.255.0		172.20.30.1
Serveur WEB /TFTP	Carte réseau	172.20.50.254	255.255.255.0		172.20.50.1

Affectations des ports – Commutateur : Switch 2

Ports	Affectation	Réseau
Fa0/1 – 0/4	Agrégations 802.1q (VLAN 99 natif)	172.20.99.0 /24
Fa0/5 – 0/10	VLAN 30 – Invité (par défaut)	172.20.30.0 /24
Fa0/11 – 0/17	VLAN 10 – Développeur-web	172.20.10.0 /24
Fa0/18 – 0/24	VLAN 20 - Designers	172.20.20.0 /24

Tableau de configuration des interfaces – Routeur R1

Interface	Affectation	Adresse IP
Fa0/1.1	VLAN 1	172.20.1.1 /24
Fa0/1.10	VLAN 10	172.20.10.1 /24
Fa0/1.20	VLAN 20	172.20.20.1 /24
Fa0/1.30	VLAN 30	172.20.30.1 /24
Fa0/1.99	VLAN 99	172.20.99.1 /24

Question 1 :

Donnez les lignes de commande qui permettent de supprimer les configurations actuelles des commutateurs.

Question 2:

Donnez les lignes de commande qui permettent de désactiver tous les ports des commutateurs.

Question 3 :

Donnez les lignes de commande qui permettent de réactiver les ports utilisateur actifs sur Switch2 en mode access.

Question 4 :

Donnez la configuration des commutateurs Switch 2 en fonction du tableau d’adressage et des instructions suivantes :

Configurez le nom d’hôte du commutateur.
Désactivez la recherche DNS.
Définissez pass comme mot de passe secret actif.
Configurez le mot de passe webmar pour les connexions console.
Configurez le mot de passe webmar pour les connexions vty.
Configurez la passerelle par défaut sur chaque commutateur.

Question 5 :

Configurez le protocole VTP sur les trois commutateurs à l’aide du tableau suivant :

Nom du commutateur	Mode de fonctionnement VTP	Domaine VTP	Mot de passe VTP
Switch 1	Serveur	DomVTP	webmar
Switch 2	Client	DomVTP	webmar
Switch 3	Client	DomVTP	webmar

Question 6 :

Configurez les ports Fa0/1 à Fa0/5 comme ports d’agrégation et désignez VLAN 99 comme réseau local virtuel natif pour ces agrégations.

Question 7 :

Configurez les réseaux locaux virtuels suivants sur le serveur VTP :

VLAN	Nom VLAN
VLAN 99	direction
VLAN 10	Développeur-web
VLAN 20	Designers
VLAN 30	invité

Question 8 :

Configurez l’adresse de l’interface de gestion sur les trois commutateurs.

Question 9 :

Affectez les ports de commutateur aux réseaux locaux virtuels sur Switch 2.

Question 10:

Supprimez la configuration du routeur et la rechargez.

Question 11 :

Configurez l’interface d’agrégation sur R1.

N.B : Associer un VLAN avec la sous-interface et Affecter une adresse IP à la sous-interface depuis le VLAN

Question 12 :

Configurez l’interface réseau du serveur sur R1.

Question 13 :

Afficher la table de commutation du Switch 2.

Partie théorique :

la bonne réponse est :

le nom de domaine VTP n'est pas le même sur les deux commutateurs.

les trois bonnes réponses sont :

le commutateur 1 envoie une mise à jour VTP au commutateur 2.
le commutateur 2 ajoute le VLAN dans sa base de données et transmet la mise à jour au commutateur 3.
le commutateur 3 transmet la mise à jour VTP au commutateur 4.

association des termes à leur définition :

switchport port-security violation protect	Des trames dotés d'adresses source inconnues sont abandonnées et aucune notification n'est envoyée
switchport port-security violation restrict	Des trames dotés d'adresses source inconnues sont abandonnées et une notification est envoyée
switchport port-security violation shutdown	Des trames dotés d'adresses source inconnues désactivent le port en raison d'une erreur et une notification est envoyée
switchport port-security mac-address sticky	Permet de stocker les adresses MAC acquises de façon dynamique dans la configuration en cours d’exécution
switchport port-security maximum	Définit le nombre d'adresse MAC associées à un port

Pour définir un commutateur comme racine STP on peut utiliser l'une des deux commandes suivantes :

Switch(config)#spanning-tree vlan 1 root primary
Switch(config)#spanning-tree vlan 1 priority 0

Partie Pratique :

Question 1 :

Switch#erase startup-config
Switch#reload

Question 2 :

Switch(config)#interface range fastEthernet 0/1-24
Switch(config-if-range)#shutdown
Switch(config)#interface range gigabitEthernet 0/1-2
Switch(config-if-range)#shutdown

Question 3 :

S2(config)#interface range fastEthernet 0/5-24
S2(config-if-range)#no shutdown

Question 4 :

//configuration du nom d'hôte:

Switch(config)#hostname S2

//Désactiver la recherche DNS

S2(config)#no ip domain-lookup

//configurer le mot de passe secret du mode d’exécution privilégié

S2(config)#enable secret pass

//configuration du mot de passe pour la ligne console

S2(config)#line console 0
S2(config-line)#password webmar
S2(config-line)#login

//configuration du mot de passe pour les lignes vty

S2(config)#line vty 0 15
S2(config-line)#password webmar
S2(config-line)#login

//configuration des passerelles par défaut sur les trois commutateurs

S1(config)#ip default-gateway 172.20.99.1
S2(config)#ip default-gateway 172.20.99.1
S3(config)#ip default-gateway 172.20.99.1

Question 5 :

//pour Switch1 :

S1(config)#vtp mode server
S1(config)#vtp domain DomVTP
S1(config)#vtp password webmar

//pour Switch2

S2(config)#vtp mode client
S2(config)#vtp domain DomVTP
S2(config)#vtp password webmar

//pour Switch3

S3(config)#vtp mode client
S3(config)#vtp domain DomVTP
S3(config)#vtp password webmar

Question 6 :

//pour Switch1 :

S1(config)#interface range fastEthernet 0/1-5
S1(config-if-range)#switchport mode trunk
S1(config-if-range)#switchport trunk native vlan 99

//pour Switch2 :

S2(config)#interface range fastEthernet 0/1-4
S2(config-if-range)#switchport mode trunk
S2(config-if-range)#switchport trunk native vlan 99

//pour Switch3 :

S3(config)#interface range fastEthernet 0/1-4
S3(config-if-range)#switchport mode trunk
S3(config-if-range)#switchport trunk native vlan 99

Question 7 :

S1(config)#vlan 99
S1(config-vlan)#name direction
S1(config-vlan)#vlan 10
S1(config-vlan)#name developpeur-web
S1(config-vlan)#vlan 20
S1(config-vlan)#name Designers
S1(config-vlan)#vlan 30
S1(config-vlan)#name invite

Question 8 :

//pour Switch 1 :

S1(config)#interface vlan 99
S1(config-if)#ip address 172.20.99.11 255.255.255.0
S1(config-if)#no shutdown

//pour Switch 2

S2(config)#interface vlan 99
S2(config-if)#ip address 172.20.99.12 255.255.255.0
S2(config-if)#no shutdown

//pour Switch 3 :

S3(config)#interface vlan 99
S3(config-if)#ip address 172.20.99.13 255.255.255.0
S3(config-if)#no shutdown

Question 9 :

S2(config)#interface range fastEthernet 0/5-10
S2(config-if-range)#switchport mode access
S2(config-if-range)#switchport access vlan 30
S2(config-if-range)#exit
S2(config)#interface range fastEthernet 0/11-17
S2(config-if-range)#switchport mode access
S2(config-if-range)#switchport access vlan 10
S2(config-if-range)#exit
S2(config)#interface range fastEthernet 0/18-24
S2(config-if-range)#switchport mode access
S2(config-if-range)#switchport access vlan 20

Question 10 :

R1#erase startup-config
R1#reload

Question 11 :

R1(config)#interface fastEthernet 0/1
R1(config-if)#no shutdown
R1(config-if)#exit
R1(config)#interface fastEthernet 0/1.1
R1(config-subif)#encapsulation dot1Q 1
R1(config-subif)#ip address 172.20.1.1 255.255.255.0
R1(config-subif)#exit
R1(config)#interface fastEthernet 0/1.10
R1(config-subif)#encapsulation dot1Q 10
R1(config-subif)#ip address 172.20.10.1 255.255.255.0
R1(config-subif)#exit
R1(config)#interface fastEthernet 0/1.20
R1(config-subif)#encapsulation dot1Q 20
R1(config-subif)#ip address 172.20.20.1 255.255.255.0
R1(config-subif)#exit
R1(config)#interface fastEthernet 0/1.30
R1(config-subif)#encapsulation dot1Q 30
R1(config-subif)#ip address 172.20.30.1 255.255.255.0
R1(config-subif)#exit
R1(config)#interface fastEthernet 0/1.99
R1(config-subif)#encapsulation dot1Q 99 native
R1(config-subif)#ip address 172.20.99.1 255.255.255.0

Question 12

R1(config)#interface fastEthernet 0/0
R1(config-if)#ip address 172.20.50.1 255.255.255.0
R1(config-if)#no shutdown

Question 13 :

S2#show mac-address-table
